丹佛斯 VLT® FC31 变频器多泵控制功能应用详解

一、VLT® FC31 变频器简介

丹佛斯 VLT® Flow Drive FC31 系列矢量变频器，是专为流体输送、供水、暖通泵系统打造的专用变频器，集成供水专用算法、内置 PID 闭环、多泵联动控制，覆盖0.75–90kW功率段，支持3×380–480V三相供电，防护等级 IP20，具备完善的过流、过压、过载、缺相、电机过热保护，EMC 性能优异，可直接用于生活供水、工业循环水、换热站二次供水、污水处理等多泵恒压 / 恒流系统。

FC31 无需外接 PLC 即可实现1 拖 N 多泵自动轮换、加减泵、休眠唤醒、故障互投，大幅降低系统成本、布线复杂度与调试难度，运行稳定、节能效果显著。

二、FC31 多泵控制（恒压供水）核心功能介绍

FC31 多泵控制集中在第 25 组供水功能参数，支持三种典型控制模式，实现管网压力恒定与泵组智能管理：
1. 核心控制模式

—模式 1（双继电器 / 泵）：最多驱动3 台泵，每台泵占用 2 路继电器，适合需要启停互锁、带热保护的泵系统。
—模式 2（单继电器 / 泵）：最多驱动4 台泵，每台泵占用 1 路继电器，布线简洁、性价比高。
—模式 3（固定变频泵）：1 台变频主泵 + 多台工频辅泵，变频器直驱主泵，继电器控制辅泵投入 / 切除，适合大流量供水系统。

2. 关键智能功能

—自动加减泵：根据频率 / 压力自动投入 / 切除辅泵，保持压力稳定。
—均衡轮换：泵组运行时长均衡分配，减少单泵磨损、延长寿命。
—休眠 / 唤醒：低流量时自动休眠停机，压力下降自动唤醒重启，节能降噪。
—欠压 / 超压保护：压力异常报警、停机，保护管网。
—皮带断裂 / 干抽检测：泵异常时报警或跳闸，防止设备损坏。
—辅泵互锁与延时：继电器动作间隔保护，避免接触器粘连。

三、多泵控制关键参数设定（以模式 1 双继电器 / 泵为例）
所有参数基于 FC31 操作面板设置，步骤清晰、调试高效。

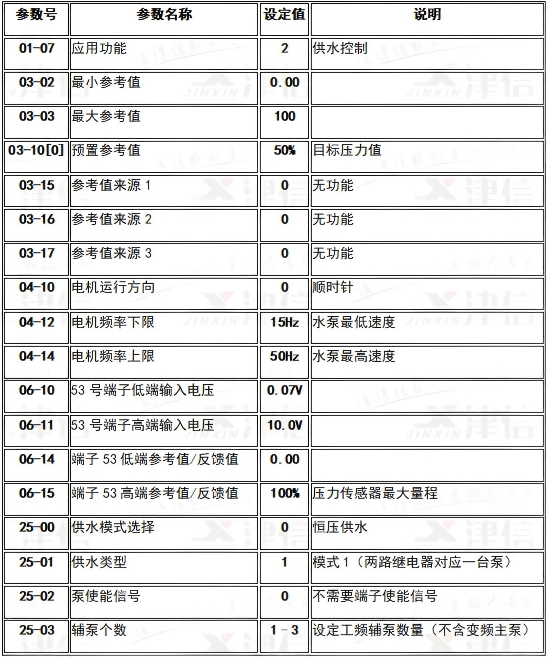

1. 基础启用参数

2. 加减泵频率阈值

参数号	参数名称	推荐值	说明
25-20	低速频率设定2	22Hz	低于此频率并持续，切除辅泵（针对一台辅助泵）
25-21	低速持续时间	3s	切除延时，避免频繁动作
25-22	低速频率设定2	25Hz	低于此频率并持续，切除辅泵（针对二台辅助泵）
25-23	低速频率设定3	28Hz	低于此频率并持续，切除辅泵（针对三台及以上辅助泵）
25-25	高速频率设定1	40Hz	高于此频率并持续，投入辅泵（针对一台辅助泵）
25-26	高速持续时间	3s	投入延时
25-27	高速频率设定2	45Hz	高于此频率并持续，投入辅泵（针对二台辅助泵）
25-28	高速频率设定3	48Hz	高于此频率并持续，投入辅泵（针对三台及以上辅助泵）

3. 休眠与唤醒

参数号	参数名称	推荐值	说明
25-42	辅泵连续运行时间	24H	>0H开启循环泵
25-43	换泵频率	50Hz	变频器必须持续低于该频率，才可以进行换泵
25-50	休眠方式	2	启用休眠
25-51	休眠压力准位	95%	达到设定压力 95% 进入休眠
25-57	唤醒压力准位	80%	降至 80% 自动唤醒
25-53	休眠频率	16Hz	进入休眠最低频率

4. 继电器与保护

参数号	参数名称	设定值	说明
05-40[x]	继电器输出功能	192	设为供水专用继电器
25-04	反馈信号源选择	12	AI 0-10V
25-40	切泵互锁时间	1.0s	继电器动作间隔
25-85	皮带断裂检测	1	开启警告，可选跳闸

5. PID 闭环参数（过程压力控制）

参数号	参数名称	设定值	说明
01-00	运行模式	3	过程闭环（PID）
07-20	PID 反馈源	2	54 号端子 AI 接压力传感器（4–20mA）
07-30	PID 正反逻辑	0	正逻辑：压力低→升频
07-32	过程PI启动频率	15Hz	水泵的最低速度
07-33	过程PI比例增益	0.5
07-34	过程PI积分时间	8.00
07-39	给定值带宽	1.00%

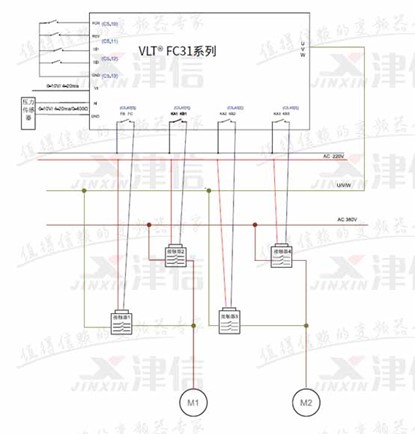

四、主回路与控制回路标准接线（4组继电器驱动二台泵, 每个泵占用两个继电器示例）

—变频器输出严禁并联电容 / 浪涌吸收器。
—电机线≥100 米建议加装输出电抗器。
—所有电机可靠接地 PE。

五、总结
VLT® FC31 变频器以内置多泵控制器为核心，实现了无 PLC 恒压供水，兼具调试简便、运行可靠、节能高效等优势，广泛适配小区供水、厂区循环水、暖通空调、污水处理等多泵系统。通过 25 组供水参数与标准接线，可快速完成 1 拖 2/1 拖 3/1 拖 4 泵工程部署，是流体系统多泵联动的理想驱动方案。
