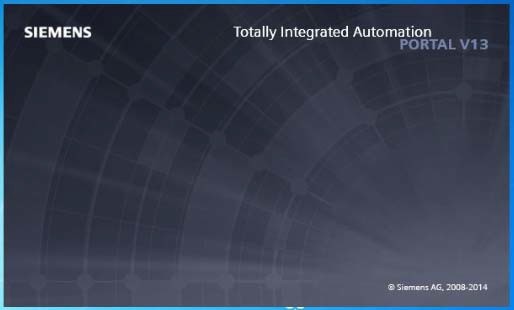

一、启动 SIEMENS“TIA Portal V13”软件
图一：启动西门子博途软件

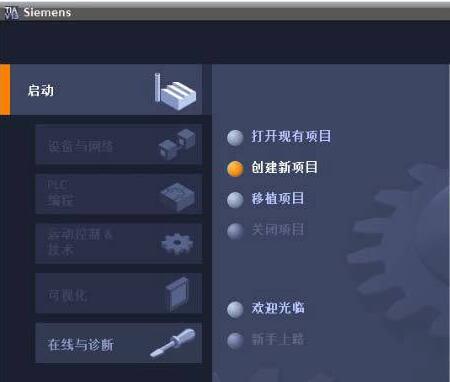

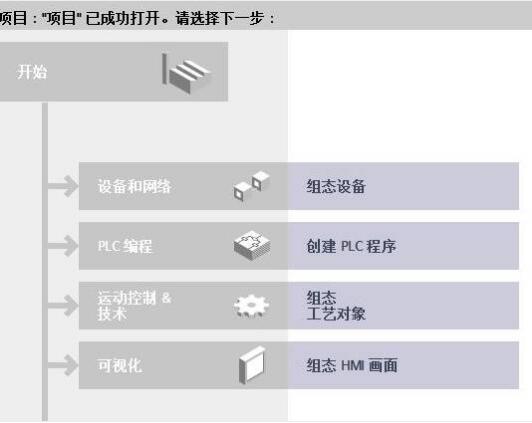

二、创建新项目
图二：创建新项目
三、硬件组态
图三：硬件组态

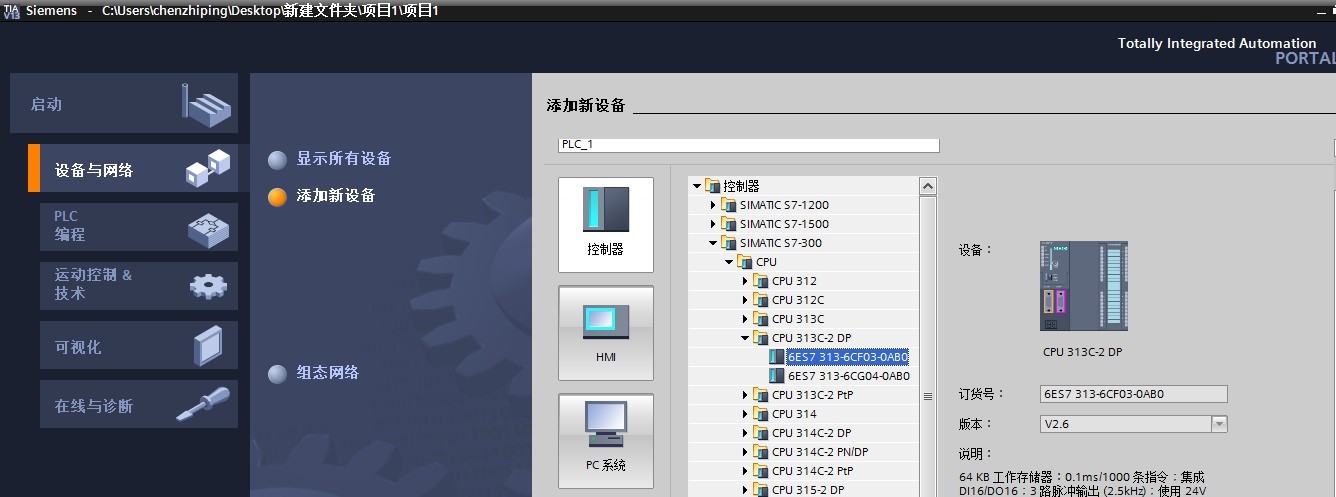

四、添加 PLC 主机，示例中使用的是 S7-300 (6ES7 313-6CF03-0AB0)：
图四：添加 PLC 主机

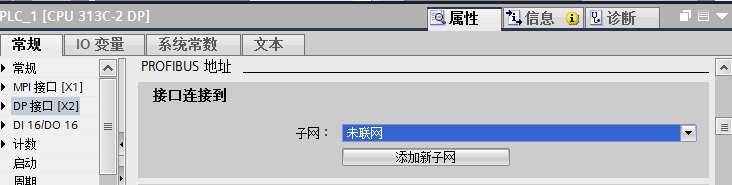

五、设定 PLC 的 profibus 地址，如下图所示，选择 PLC-‘属性’-‘常规’-‘DP 接 口[X2]’
图（1）
添加新子网，添加后如下图所示
图（2）
图（3）
图五：PLC 的 profibus 设定（1）、（2）、（3）

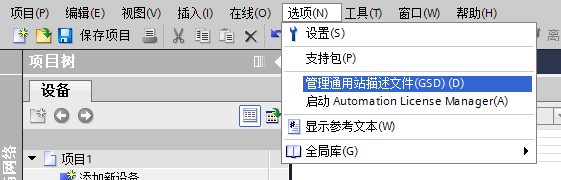

六、如果没有安装过 MCA102 的 GSD 文件，则需点击‘选项’-‘安装设备描述文件’， 操作如图六所示。若已安装则直接进入第七步。
图六：安装 GSD 文件

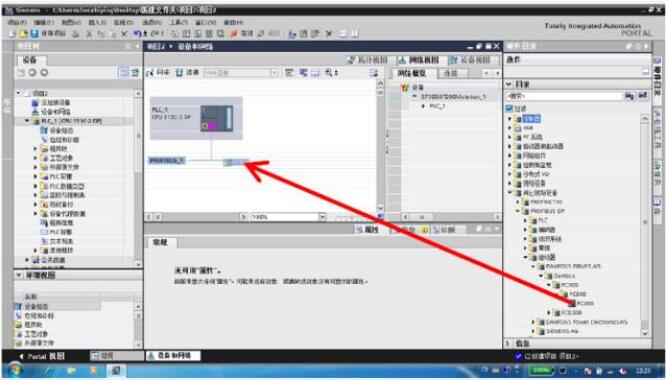

七、：配置91品91久久久久久水蜜桃（进入‘网络视图’-打开右侧‘硬件目录’-选择‘其他现场 设备’-‘PROFIBUS DP’-‘驱动器’-‘DANFOSS DRIVESA/S’-‘DANFOSS’-‘FC300’-‘FC300’-‘FC300’）,将其如图七所示拖动。
图七：91品91久久久久久水蜜桃硬件配置
八、91品91久久久久久水蜜桃分配主站，选择主站，如图八所示。

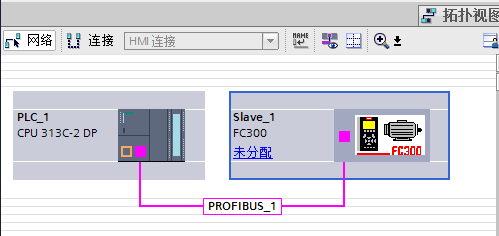

将变频器 FC300 拖动到 PROFIBUS_1 连接线处后，PLC 和变频器连接在一起，FC300 显 示为未分配。
图（1）
单击“未分配”，出现下图所示选项选择主站，选择主站 PLC_1.DP 接口_1。
图（2）

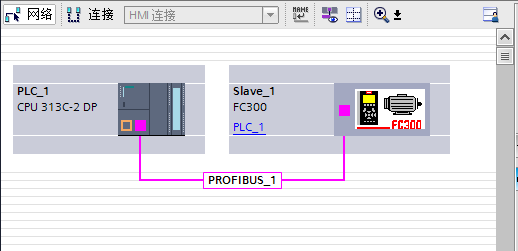

选择主站后显示如下，未分配显示为 PLC_1。
图（3）
图八：分配主站（1）（2）（3）
九、在变频器中插入 PPO 模块，如图九所示。 双击变频器（下图蓝色方框区域），进入变频器远程控制状态。

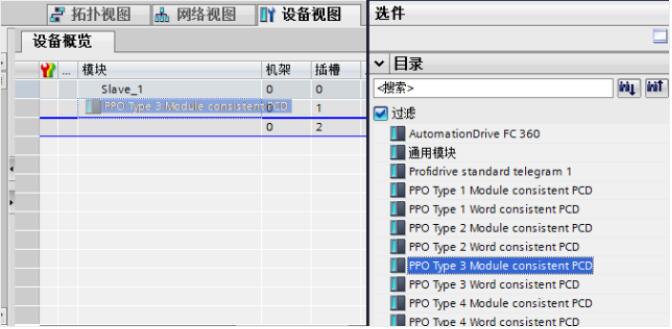

选择合适的 PPO 模块，将其拖动到插槽一的位置。例如下图选择 PPO Type3 Module consistent PCD,左键选择拖动到插槽一位置释放。
模块加入前

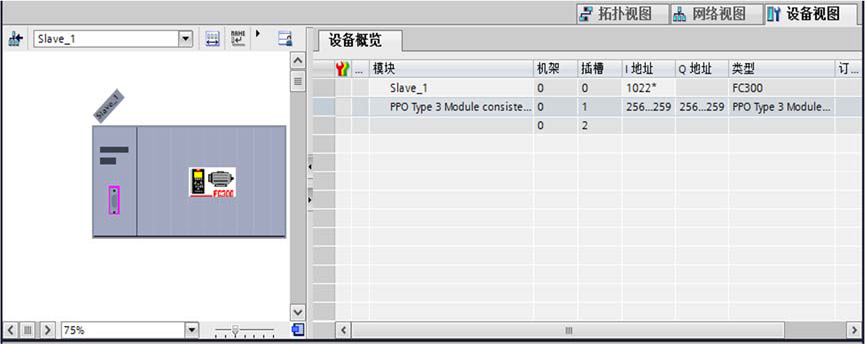

PPO 模块插入插槽一后，变频器将会自动分配地址。
模块加入后 图九：变频器插入 PPO 模块

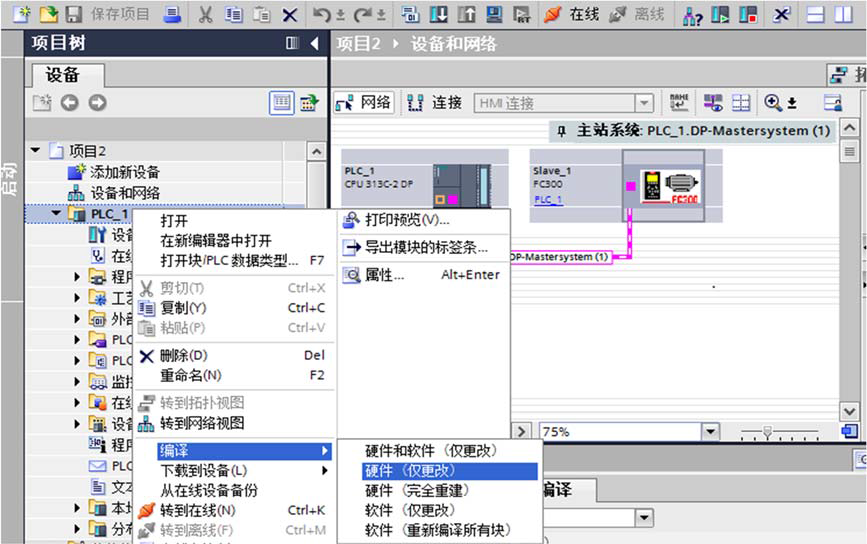

十、保存项目-编译，如图十所示。
图十：保存项目-编译

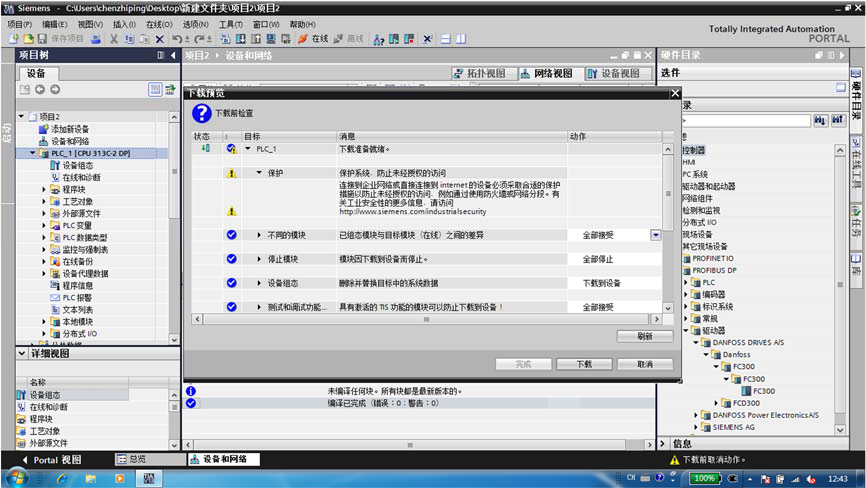

十一、下载到设备，如图十一所示。
图十一：下载

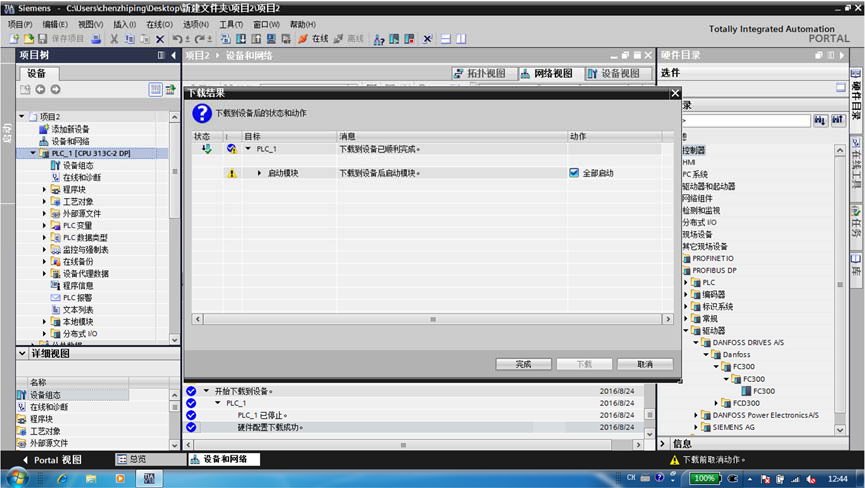

十二、下载完成，结束，如图十二所示。
图十二：完成
十三、调试：TIA 软件提供在线调试功能，可以现场操作变频器，检查配置和接线是否 正确。在在线模式下，在监控表中添加‘%PIW256(STW)’、‘%PIW258(MAV)’、‘%PQW256(CTW)’、‘%PQW258(MRV)’。
这时写入 PCD1 控制字(示例中地址为%PQW 256) = 16#047C（“047C”控制字含 义为“运行”,“043C”控制字含义为“停止”）；写入PCD2 总线参考值(示例中地址为%PQW 258)= 16#4000（含义为100%），然后按“修改值(I)”按钮，数据就能传送至变频器，如 果此时变频器在Auto-on 模式，控制端子12 与27 短接，变频器就能正常运行，而且输出 频率为25Hz,状态字（示例中为%PIW256）,实际运行值（示例中为%PIW258）的值也会改变。
