        丹佛斯FC300系列变频器的闭环过程控制功能

        时间：2018-02-08    作者：久久91精品久久久久久水蜜桃变频    点击：次
        一、 概述：
        丹佛斯 FC300 系列变频器具有响应时间快、功能强大等特点，通过内置的单回路 PID
        调节器，可以实现工业上恒压力、恒温度、恒流量等过程控制。

        二、 接线方式：
        以民用供水系统恒压控制为例，由电位器作压力给定，反馈信号为 4-20 mA / 0-6 bar。
        图 1，PID 调节框图

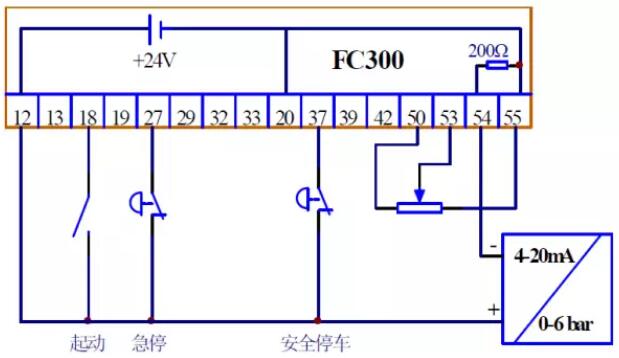

        图 2，接线图

        三、 参数设置：
        首先端子 54 切换到电流输入。

        参数号码 参数名称 出厂值 [代码] 设定值 [代码]

        0-02        		 电机速度单位
        RPM [0]
        Hz [1]

        1-00        		 控制方式选择 开环速度控制 [0] 闭环过程控制 [3]

        3-01        		 参考值反馈单位
        % [1]
        Bar [5]

        3-03        		 最大参考值
        1500
        6.0 bar

        3-15        		 参考来源 1 模拟量输入端子 53 [1] 模拟量输入端子 53 [1]

        4-12        		 电机速度下限
        0 Hz
        15 Hz

        4-14        		 电机速度上限
        120 Hz
        50 Hz

        6-10        		 端子 53 低电压
        0.07 V
        0.07 V

        6-11        		 端子 53 高电压
        10.0 V
        10.0 V

        6-14        		 端子 53 参考/反馈低
        0
        0 bar

        6-15        		 端子 53 参考/反馈高
        1500
        6.0 bar

        6-22        		 端子 54 低电流
        0.14 mA
        4.0 mA

        6-23        		 端子 54 高电流
        20.0 mA
        20.0 mA

        6-24        		 端子 54 参考/反馈低
        0
        0 bar

        6-25        		 端子 54 参考/反馈高
        1500
        6.0 bar

        6-26        		 端子 54 滤波时间
        0.001 s
        0.1 s

        7-20        		 过程反馈源 1 无功能 [0] 模拟量输入端子 54 [2]

        7-30        		 过程 PID 正常/反向控制 正常 [0] 正常 [0]

        7-31        		 过程 PID 防积分饱和 开 [1] 开 [1]

        7-32        		 过程 PID 启动速度
        0.00
        15.00 Hz

        7-33        		 过程 PID 比例增益
        0.01
        0.3

        7-34        		 过程 PID 积分时间
        Off
        8.0 s

        7-35        		 过程 PID 微分时间
        0 s
        0 s

        7-36        		 过程 PID 微分增益极限
        5.0
        5.0



        如果压力给定不由电位器，而使用内部预置给点则设置预置给点参数。

        参数号码 参数名称 出厂值 [代码] 设定值 [代码]

        3-10.0        		 预置给点 1
        0        		 100%对于 6Bar
