一、91品91久久久久久水蜜桃安装（FC111为例）

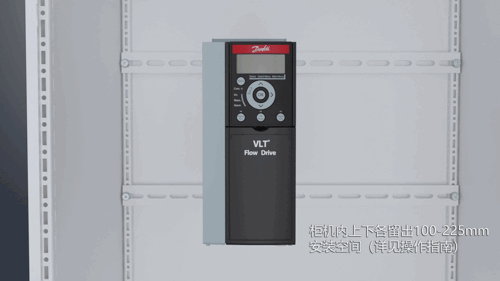

1、柜机内上下各留出100-225m安装空间

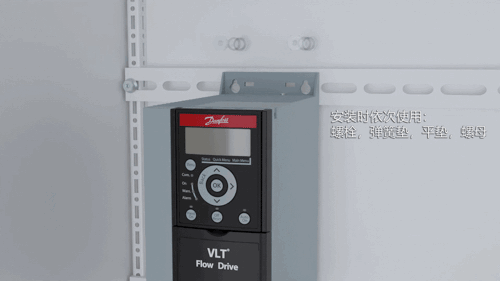

2、安装时依次使用：螺栓、弹簧垫、平垫、螺母

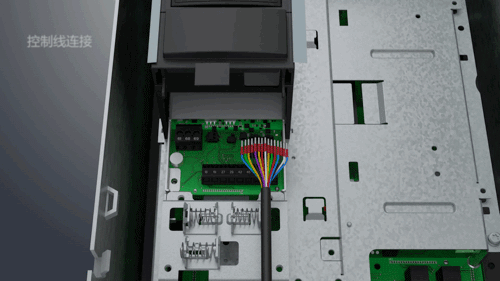

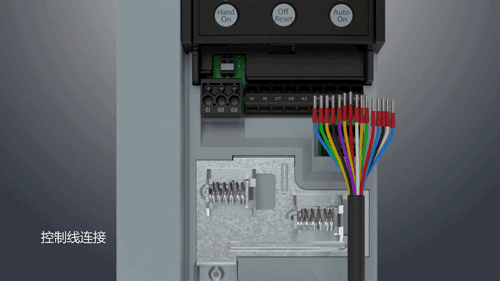

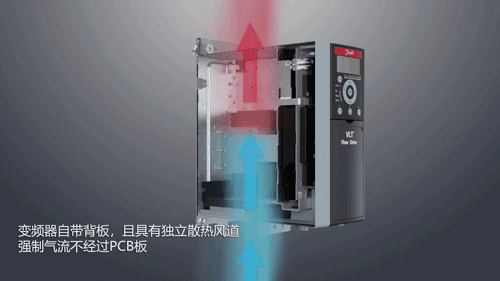

3、变频器自带背板，且具有独立散热风道，强制气流不经过PCB板



4、控制线连接


5、变频器可直接并排安装在控制柜内，变频器之间无需额外空间



二、去耦板安装(如需获得更好的EMC抗干扰能力可选装加去耦板)

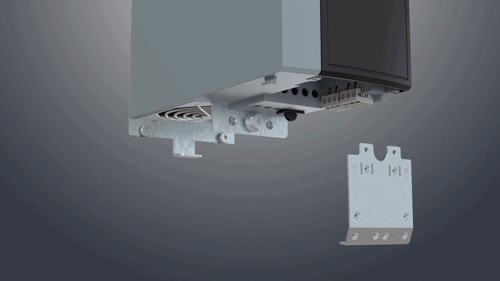

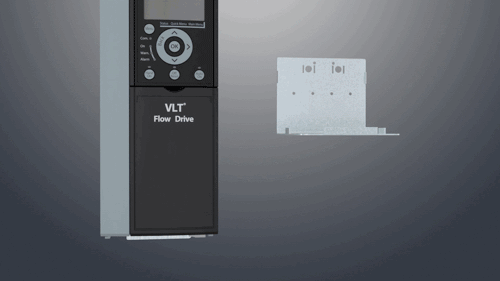

1、组装去耦板并安装至变频器机身

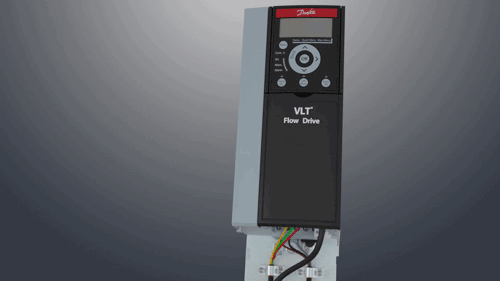

2、固定PE端子及电缆屏蔽层



三、IP21套件安装（如果需要获得更高的防护等级可选装IP21套件）

1、安装电缆固定板



2、固定PE端子及输入输出电缆屏蔽层



3、安装顶盖和前盖板



四、LCP柜门安装（如果需要在柜门或控制箱门上直接操作变频器，可选装LCP套件）

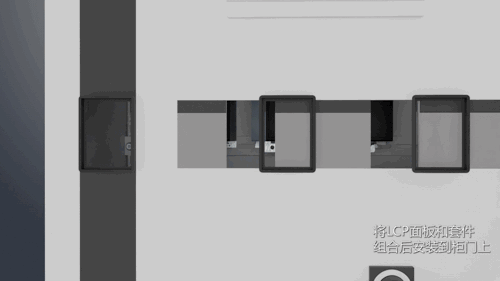

1、将LCP面板和套件组合后安装到柜门上，开孔尺寸：

宽度62.5mm±0.2mm

高度86mm±00.2mm

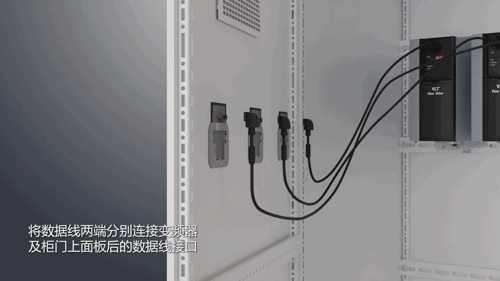

2、将数据线两端分别连接变频器及柜门上面板后的数据线接口



五、大功率变频器机柜顶部散热风道安装

1、需将背部散热孔封堵


2、完全隔离背部风道冷却空气和内部电子元件，确保高效冷却

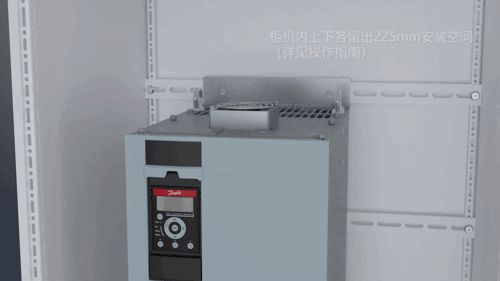

3、柜机内上下各留出225mm安装空间



4、安装时依次使用：螺栓、弹簧垫、平垫、螺母



5、控制线连接
