一．概述：

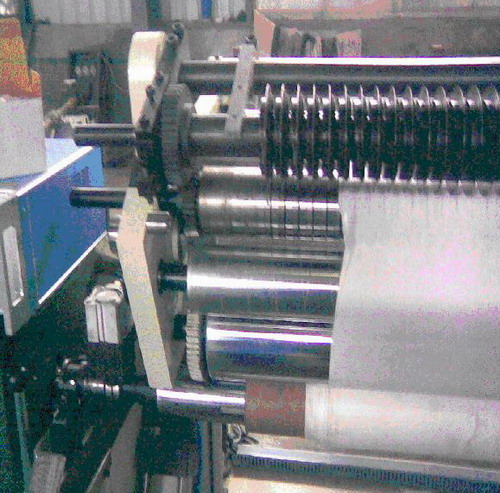

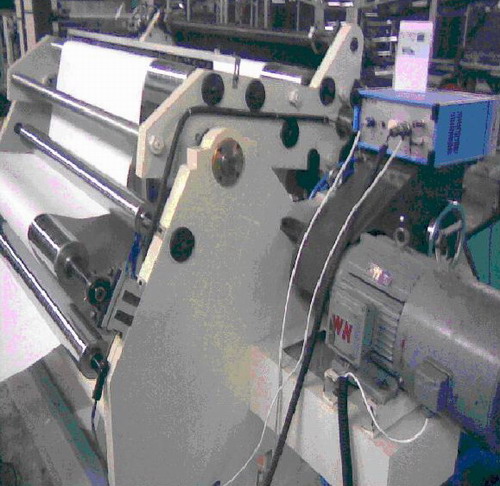

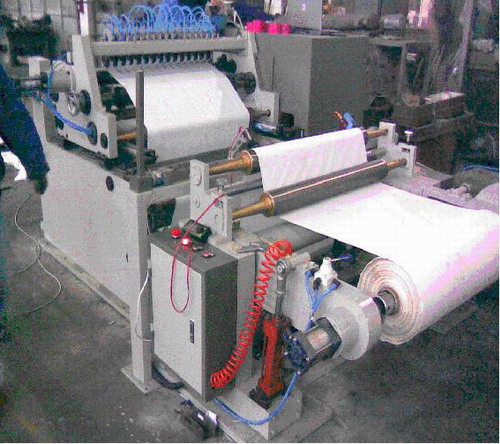

分切机是用于对包装材料（如：水松纸等）进行分切卷曲的设备，主要由放卷－过渡段－收卷三个部分组成，“放卷”由磁粉离合器控制其张力，“过渡段”由一些辊筒组成，“收卷”由变频器控制整机速度。丹佛斯VLT FC301系列变频器具有响应时间快、速度控制精度高等特点，通过速度闭环控制，可将转速误差控制在+/-0.15rpm之内(4极电机,0-6000rpm)，因此，选用丹佛斯VLT FC301来驱动收卷电机。

二．系统参数
最高线速度 ―  350m/min
收卷电机   ―  5.5KW,380V,50Hz,11.6A,1440RPM
收卷变频器 ―  FC301P7K5

三．FC301参数设置
FC301P7K5采用闭环速度控制模式，由安装在从动辊上的编码器作为反馈信号，电位器控制线速度大小。其主要参数设置如下表所示：

参数号	参数名称	设定值（代码）
3-01	参考值/反馈单位	RPM
3-02	最小参考值	0RPM
3-03	最大参考值	2380RPM
3-41	加速时间	2.00
3-42	减速时间	2.00
4-11	电机速度下限	0RPM
4-13	电机速度上限	3000RPM
4-19	最大输出频率	100Hz
5-70	端子32/33每转脉冲	300PPR
5-71	32/33码盘方向	正常顺时针（0）
6-14	53号端子参考低	0RPM
6-15	53号端子参考高	2380RPM
6-16	53号端子滤波时间	0.3
7-00	速度PID反馈源	24V编码器(1)
7-02	比例增益	0.015
7-03	积分时间	35.0ms
7-04	微分时间	180ms
7-05	微分极限	5.000
7-06	低通滤波时间	100ms


四. 总结
在运行过程中，随着材料的绕卷，张力始终保持恒定，达到了良好的效果。
