引言：许多小型生产机械都要求对产品产量进行计数，当产量计到某预设值时就自动停车；再起动时则先手动复位计数器，然后开机，于是产量又开始重新计数，直到预设值。以前计数器功能通常依靠外部计数器完成。丹佛斯的FC系列变频器内置功能强大的SLC逻辑控制功能，通过逻辑程序，就能实现计数器控制功能。

关键词：  计数器   智能逻辑

Abstract:   Counter function is a normal automatic control request. The thesis will discuss the resolution and experience of using Danfoss Smart Logic function to realize counter function.
Key words:  Counter   SLC



一、    计数器控制功能的要求：


图一为普通工业用计数器的图片，一般计数器有一个数字量信号输入，一个数字量信号输出；面板上显示当前计数值和预设值，预设值可以由用户自己设定。



图一、普通工业计数器

    计数器的工作时序图如图二，当产品数量计数到达预设值时，计数器数字量输出信号动作，中止主机运行。等用户将计数器复位以后，主机又可以再次运行。


 图二、计数器工作时序图

二、    丹佛斯FC系列变频器智能逻辑功能简介：

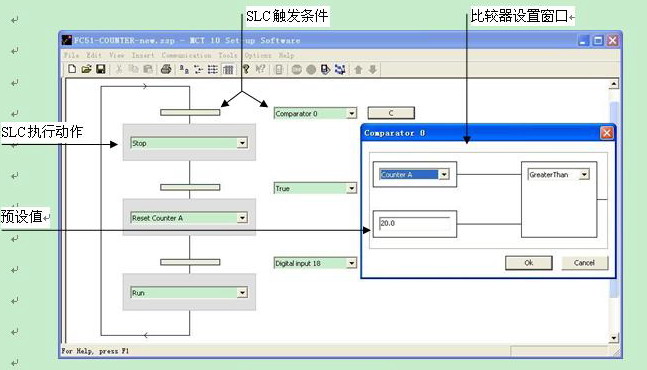

丹佛斯FC系列变频器内置的智能逻辑功能是丹佛斯开放给用户的PLC逻辑控制功能，用户可以根据自己的实际需求定制专用程序。丹佛斯为方便用户编程专门开发了MCT10软件，智能逻辑编程的方式请见图三。



图三、智能逻辑编程图

智能逻辑触发条件主要有以下几种：
1． 数字量输入输出；
2． 比较器输出；
3． 逻辑规则输出；
4． 定时器输出；
5． 运行、停止、警告和报警等状态；
6． 频率、电流达到预定值；
……
智能逻辑执行动作主要有以下几种：
1． 选择菜单、预设频率或加速时间；
2． 控制起动、停止等变频器动作；
3． 启动定时器；
4． 控制数字量输出；
……


三、    智能逻辑功能实现计数器控制功能的解决方案：

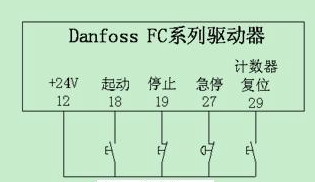

具体接线图如图四所示。
    程序请参见图三。
    参数设置略。



结束语：丹佛斯公司新出的FC系列变频器内置功能强大的智能逻辑控制功能，通过简单编程就能实现计数器功能，目前此方案已在某分页机设备配套商处使用，功能完全满足客户要求，与原来的方案相比系统更精简，成本更低廉。


参考文献

[1]   FC51编程指南. MG.02.C2.41. Danfoss 公司. 2007
[2]   FC51操作手册. MG.20.A2.41. Danfoss 公司. 2007
